在工业嵌入式项目里，最烧钱、最拖进度的往往不是算法和应用软件，而是“把一颗工业级x86处理器稳稳跑起来”这件底层硬件实现与验证环节：CPU周边供电、LPDDR5-4800布线、eMMC存储、314pin高速信号完整性、BIOS/BSP、宽温验证……任意一环出现隐患，NRE和开发周期就面临失控风险。很多团队做到一半才发现：原本想做个差异化载板，结果80%精力耗在底层通用计算平台的重复构建上。

杰和科技推出的IM1-210 SMARC核心板，给出的解法很直接——把“难且通用”的部分做成标准模块，把“简且个性”的需要定制部分留给载板，让项目从选型到量产少走弯路。

一、工业级x86心脏，稳固封装在核心模块内

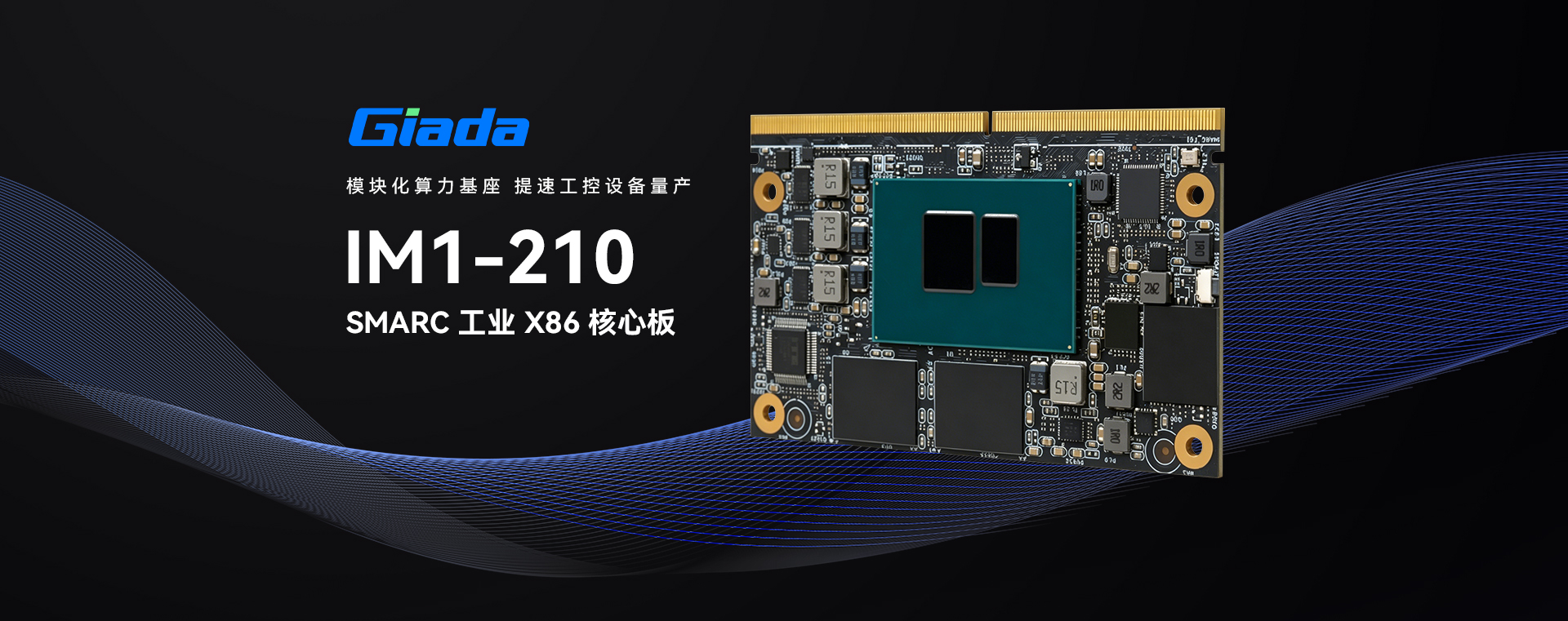

IM1-210搭载Intel® Amston Lake平台Atom® X7211RE（2核/6W）或X7433RE（4核/9W），板载8GB LPDDR5-4800（带In-Band ECC）、32GB eMMC，原生支持Windows 11 / Linux 64bit。Intel® UHD Graphics图形核心加持，4K@60Hz多路显示全开：HDMI™、DP（均4096×2160@60Hz）、eDP（3840×2160@60Hz）、双通道LVDS（1920×1200@60Hz），HMI、工业显控、数字标牌、操作台一板覆盖。

更关键的是-40℃~85℃工规级宽温、无风扇被动散热、5V±5%供电、314pin MXM3严格遵循SMARC V2.1.1规范。极寒变电站、户外充电桩、轨交车厢、数控柜深处，直接上电运行，不用再为“通用主板扛不住现场”单独做加固。

二、SMARC标准接口：让硬件迭代像搭积木

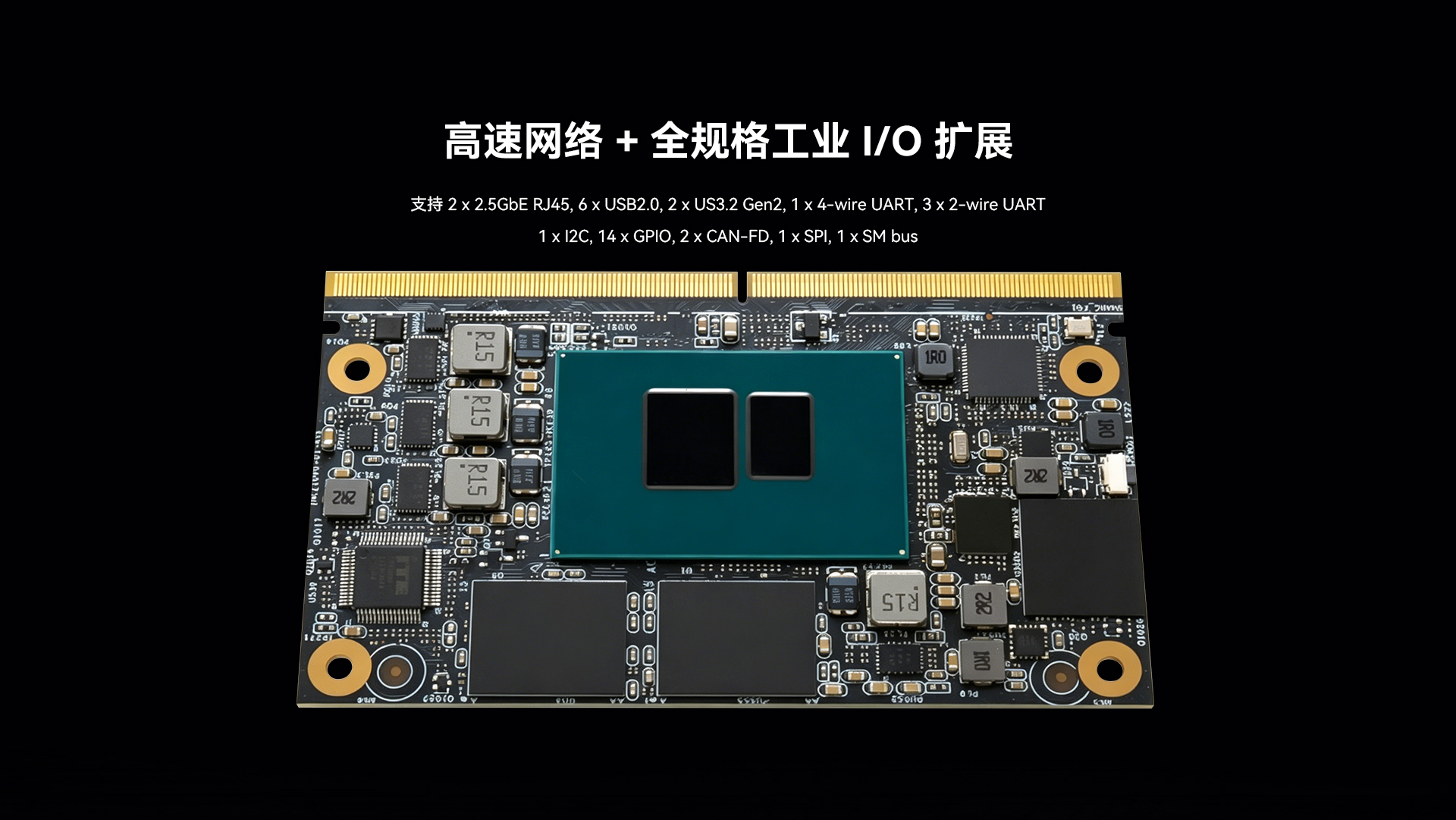

SMARC 2.1.1用314pin统一定义了PCIe、USB3.2/2.0、双2.5GbE（支持 TSN）、CAN-FD、I2C、SPI、UART、GPIO、SATAⅢ、音频等全部信号。客户拿到的IM1-210已经是“验证成熟的计算引擎”，只需做一件事：设计一块只装自己业务接口的载板——要隔离RS485就引RS485，要PoE就加PoE，要EtherCAT/伺服驱动就扩PCIe，要特定电源时序就在载板解决。对比“全自研主板”：高速DDR布线、CPU BGA逃逸、BIOS调试、宽温老化这些高压环节全部跳过。载板NRE投入显著降低，开发周期压缩60%以上，跳过耗时最长的CPU/DDR/eMMC高速电路设计、信号完整性验证及OS底层移植（BSP），直接从底板设计和应用开发入手。

三、从选型到量产的真实路径

选型：按算力选X7211RE或X7433RE，确认显示路数、网口、温度等级；

载板定制：杰和提供标准SMARC载板参考设计，客户只改业务I/O，几周出样；

BSP复用：Windows/Linux镜像、驱动、UEFI由核心板自带，应用代码几乎零移植；

量产：核心板长生命周期供货，载板小批量改版不影响计算单元；后续升级同SMARC更高性能模块，pin-to-pin兼容，硬件投资保护。

物流分拣控制、充电桩主控、轨交信号终端、数控HMI、户外自助设备——这些项目共用同一块 IM1-210，换载板即可，不再每次重新开发核心板。

四、告别硬件泥潭：模块化开发的必然选择

工业设备生命周期动辄5~10年，处理器迭代却越来越快。把“计算核心”和“业务载板”解耦，本质是把客户从底层硬件泥潭里抽离出来：核心板管算力、宽温、合规、长供货；载板管差异、成本、结构、交期。杰和科技IM1-210核心板，跳过的不是几张PCB，而是从选型到量产那一整段最贵的试错期。一块核心板，一套SMARC标准，半载板NRE，数周交付——这就是工业嵌入式最快的量产捷径。
