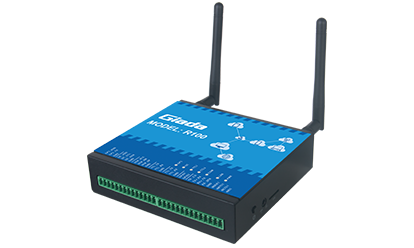

R100

Bay Trail平台物联网关

Intel® Celeron J1800 CPU

Onboard DDR3L-1333MHz 2GB , 最大 4GB

Onboard eMMC 32GB, 最大 128GB

1 x MiniPCIe for 3G/4G,1 x M.2 for WIFI/BT(2230)

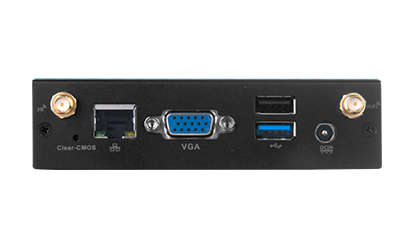

1*VGA,1 x USB3.0, 1 x USB2.0, 1 x RJ45

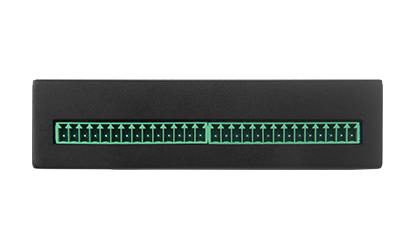

底部凤凰端子接口,兼容主流sensor协议

  • 概述
  • 规格
  • 资源

配置丰富 性能优越

采用Intel® Celeron J1800高性能处理器,计算能力突出,支持本地解析数据,便于节省时间和带宽。采用模块化设计,支持有线与无线等多元化的通信传输(1个RJ45有线网络,支持WiFi/3G/4G信号),适用于严苛、空旷的户外环境,可灵活安装于控制机柜内,使物联网应用的配置与设定更加便捷、高效。

多协议兼容 适配更便捷

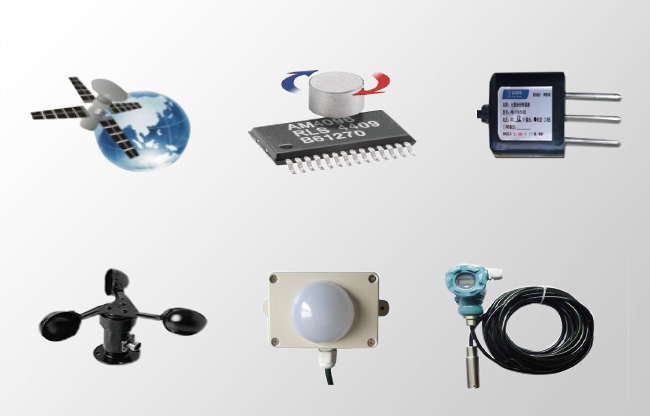

杰和R100在物联网架构下扮演着智能化网络节点的角色,28pin凤凰端子兼容I2C、TTL、GPIO、USB、RS232/485/422协议,可接入各类传感器,如重力传感、土壤检测、风力采集、温湿度采集、光照传感、电子围栏、液压采集等多种传感设备,可满足用户多样化的方案需求。。

杰和JAHC高可靠无人值守技术加持

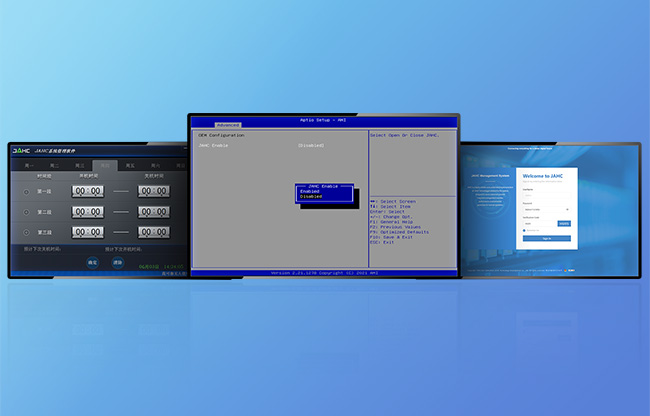

杰和科技自研无人值守专利技术:定时开关机、看门狗计时器、RTC宕机自检、红外遥控、局域网唤醒。有效节省能源的耗费,极大降低云服务人力维护成本。

型号
R100
处理器
CPU Intel® Celeron J1800 处理器
BIOS AMI Source Code
芯片组 SOC
内存
规格 DDR3L-1333MHz
插槽 Onboard
容量 2GB内存, 最大支持4GB
图形显示
GPU Intel® HD 集成显卡
图形引擎 Direct x 11, OpenGL 4.0, OpenCL 1.2
显示接口 1 x VGA  (Max. 1920 x [email protected] )
网络
网卡芯片 Realtek RTL8111H
网络接口 1 x RJ45
内部I/O接口
USB 1 x USB 3.0, 1 x  USB 2.0
音频接口 1x MIC_IN/1x AUDIO OUT(二合一)
MiniPCIe 1 x MiniPCIe支持3G/4G
M.2 1 x M.2(2230)支持WiFi/BT
SIM 1 x SIM卡槽
凤凰端子 TTL (3PIN), I2C (4PIN), USB (4PIN), TTL (3PIN)*2, GPIO (1PIN)*2, RS485/422/232 (9PIN)
从左到右,共28PIN
存储
eMMC 32GB eMMC,up to 128GB
TF卡 1 x TF读卡器
无人值守技术
JAHC 看门狗计时器/自动开关机/RTC/网络远程唤醒
操作系统
Windows Windows 10
Linux 支持
电源要求
供电类型 DC-IN, 12V
机器外观
外观尺寸 116mm x 107.4mm x 30mm
外壳材料 金属/黑色

外部环境
工作温度 0℃~40℃(32°F~104°F) at 0.7m/s Air Flow
相对湿度

[email protected]


































































(非凝结)

安全标准 CE/FCC Class B,CCC
