超强连接|杰和物联网拓展坞RD01图赏
2024.03.27

在生活节奏快信息大爆炸的今天,人的专注力仅8秒的时代,视频内容相比图片更具吸引力。在实体门店,采用数字标牌,通过有感染力的动态数字化宣传内容吸引客户观看,打造身临其境、难忘的购物体验,而有效的数据收集与分析,精准的信息推送,可以使零售变得更具“智慧”和人性化,智慧化零售时代已经到来。


杰和深耕智慧零售领域,在现有的媒体播放器使用场景下,开拓新的物联网产品线,倾力研制物联网拓展坞RD01,其具备丰富的USB和RS232、I2C、GPI0 等接口,可以连接各类传感器,采集和检测购物者触摸或挑选了哪些产品,将数据传输反馈给媒体播放器,并触发相应广告内容的播放,实现精准营销,增创收益。RD01的应用场景,除了智慧零售领域,还可以广泛应用在环境监测、数据收集与分析、安防监控等场景。




一、开箱图赏




高颜值外观

杰和物联网拓展坞RD01外部为白色,顶部印制杰和Giada的彩色logo,外壳采用金属材质,左右两侧设计同材质挂耳,可以方便用户固定设备。



小巧体积

杰和RD01的尺寸为168.5 mm x 55 mm x 24mm,与iphone 15的尺寸对比,除去挂耳,中部本体与其高度接近,体积小巧精致。


丰富接口设置

杰和RD01为满足各类传感器的连接,在正面配备1个USB Type-C接口,1个RS232 串口,6个I2C接口;背面配备6个GPI0接口,1个RS232 或 TTL(拨码开关选择),1个恢复出厂按钮,一个DC-IN圆形电源接口;在顶部设置3个LED 灯,用于状态指示。



正背面接口图赏





二、产品细节

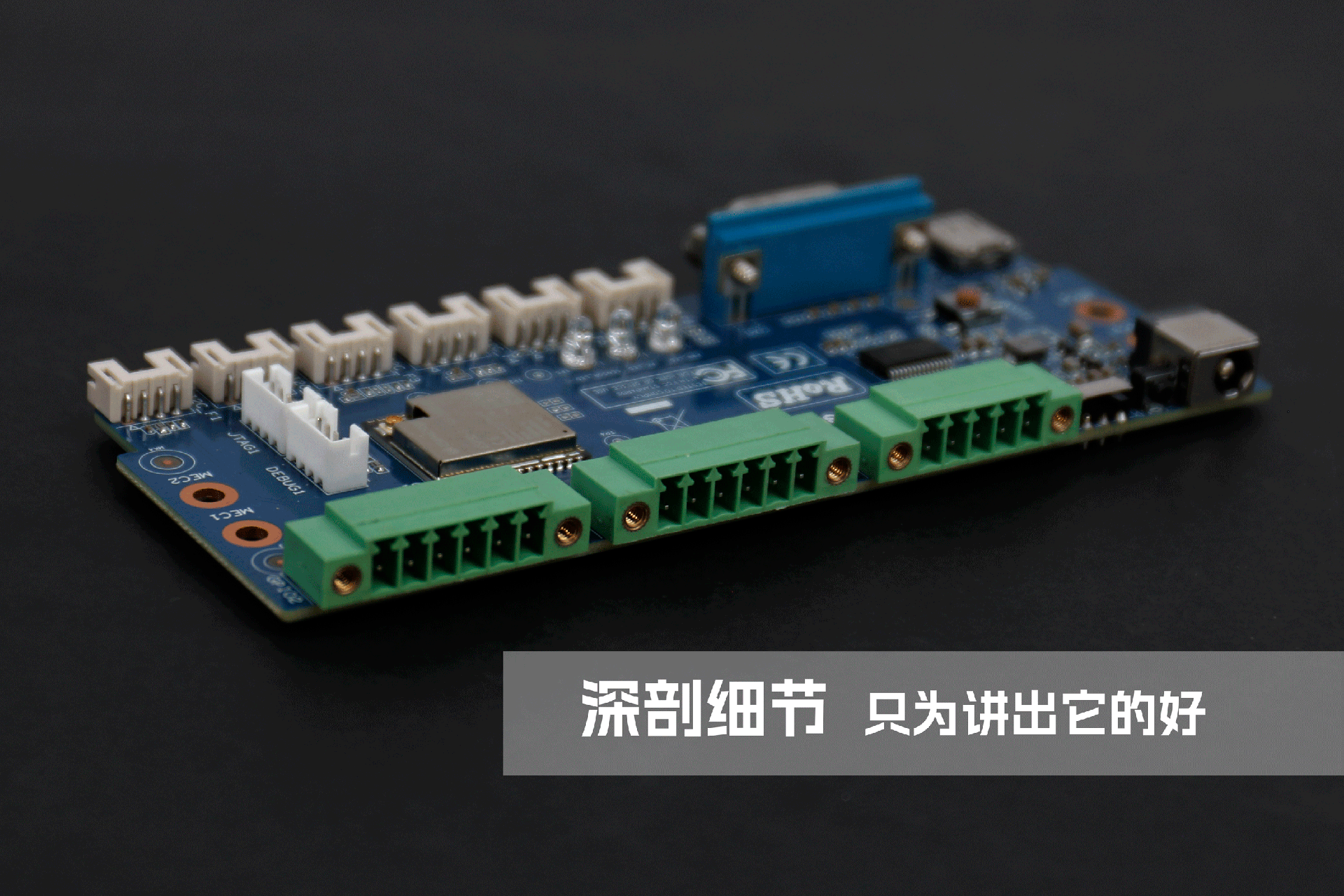

杰和RD01作为物联网拓展坞,用户首先关心的是接口设置和性能,为更直观了解其细节和接口设置,我们将通过内部主板与其进行同步赏析。主板整体配色为深蓝色,元器件排布整齐,整体做工精细。


主板芯片

杰和RD01主板采用乐鑫科技的 ESP32-S3 模组作为核心器件,ESP32-S3是一款低功耗的MCU系统级芯片(SoC),集成了高性能的Xtensa®32位 LX7 双核处理器、超低功耗协处理器、Wi-Fi 基带、蓝牙基带、RF 模块以及外设。


正面接口细节与应用

杰和RD01接口丰富,正面配备1个USB Type-C,用来与媒体播放器通信(USB串口)和供电;1个RS232 串口,采用 DB9 端子,支持 DTS 和 CTS 信号,可用来与媒体播放器通信;6个I2C接口,采用6组HY2.0-4PIN端子,用于与传感器通信。在顶部设置3个LED 灯,用于状态指示,LED1通电显示蓝色,LED2与媒体播放器通讯闪烁绿色,LED3与传感器通讯闪烁绿色。


背面接口细节与应用

杰和RD01背面配备6个GPI0接口,采用12Pin凤端子,用于与传感器通信;1个RS232 或 TTL(拨码开关选择),采用5Pin 凤凰端子(TTL 模式下支持 5V 和 3.3V 供电),用于与传感器通讯,1个拨码开关,用于选择 RS232/TTL;1个恢复出厂按钮,用于恢复出厂设置;1个DC-IN 5V 供电接口。



产品规格详情
