Intel® LGA1151 Socket 处理器
  • 双通道U-DIMM DDR4内存
  • " />
    EN
    核心强劲 旗舰性能

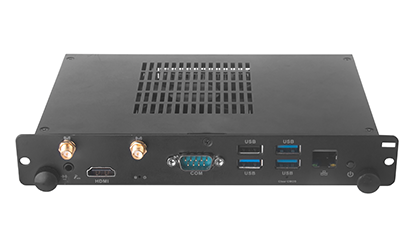

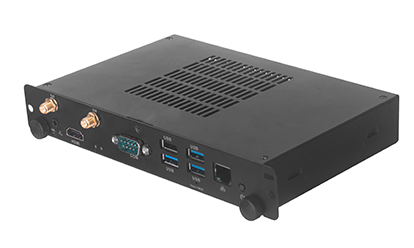

    杰和 嵌入式整机 AR69
    类型:
    产品特性:
    采用Intel® LGA1151 Socket 6th/7th/8th/9th代处理器
    双通道U-DIMM DDR4内存,最大扩展32GB
    支持1 x VGA,1 x HDMI,1 x DP,支持4K视频输出
    1 x Mini-PCIe for mSATA,1 x Mini-PCIe for 3G/4G及Wi-Fi&BT
    1x M.2(2242/2280)拓展SSD
    4 x USB3.2 Gen1, 8 x USB2.0, 4 x RS232
    2 x RJ45, 1 x SIM卡槽





    处理器 CPU Intel® LGA1151 Socket 6th/7th/8th/9th代处理器(TDP≤65W)
    芯片组 H310C
    BIOS AMI Source Code
    内存 规格 DDR4-2666MHz
    插槽 2 x U-DIMM
    容量 最大支持32GB
    图形处理 GPU CPU集成
    视频接口 1 X HDMI(Max.4096 x 2160@60Hz)
    1 X DP(Max.4096 x 2160@60Hz)
    1 X VGA(Max.2560 x 1600@60Hz)
    网络 有线网络 2 x RJ45(可选:1 x RJ45)
    无线网络 1 x Mini-PCIe for 3G/4G及Wi-Fi&BT
    I/O USB 4 x USB3.2 Gen1(5Gbps), 8 x USB2.0
    串行端口 4 x RS232
    音频接口 1 x Audio out,1 x Mic in
    存储

    接口

    1 x M.2 (2242/2280) for PCle SSD (PCle3.0 x2)
    1 x MiniPCle for mSATA
    1 X2.5”SATA

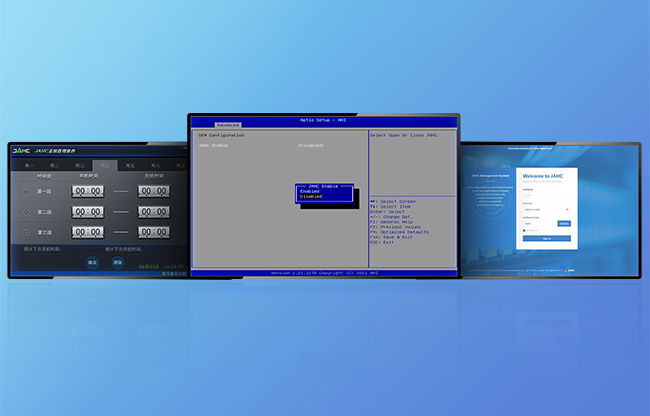

    无人值守技术 JAHC 看门狗/上电自启/RTC/网络唤醒
    操作系统 Windows Windows 7/8.1/10(64-Bit)
    Linux 支持
    电源 类型 DC-IN
    输入电压 19V/4.74A
    外观参数 尺寸 (W x D x H) 240mm x 185mm x 51.5mm
    材料 金属/黑色
    可选套件 VESA Mounting Kit (JZ300)
    WIFI 天线
    环境 操作温度 0℃ ~ 45℃ ( 32 ℉ ~ 113 ℉ ) at 0.7m/s Air Flow
    操作环境 95% @ 40℃ (non-condensing)
    认证 认证 CCC
    文档名称
    文档大小
    上传时间
    点击下载
    AR69芯片驱动
    4.85MB
    2023-07-31
    AR69显卡驱动
    1.31GB
    2023-06-25
    AR69声卡驱动
    308.05MB
    2023-07-31
    AR69网络驱动
    5.82MB
    2023-07-31
    AR69其他驱动
    3.73MB
    2023-07-31
    AR69产品规格书
    674KB
    2023-11-23
